認識陶粒
定義：

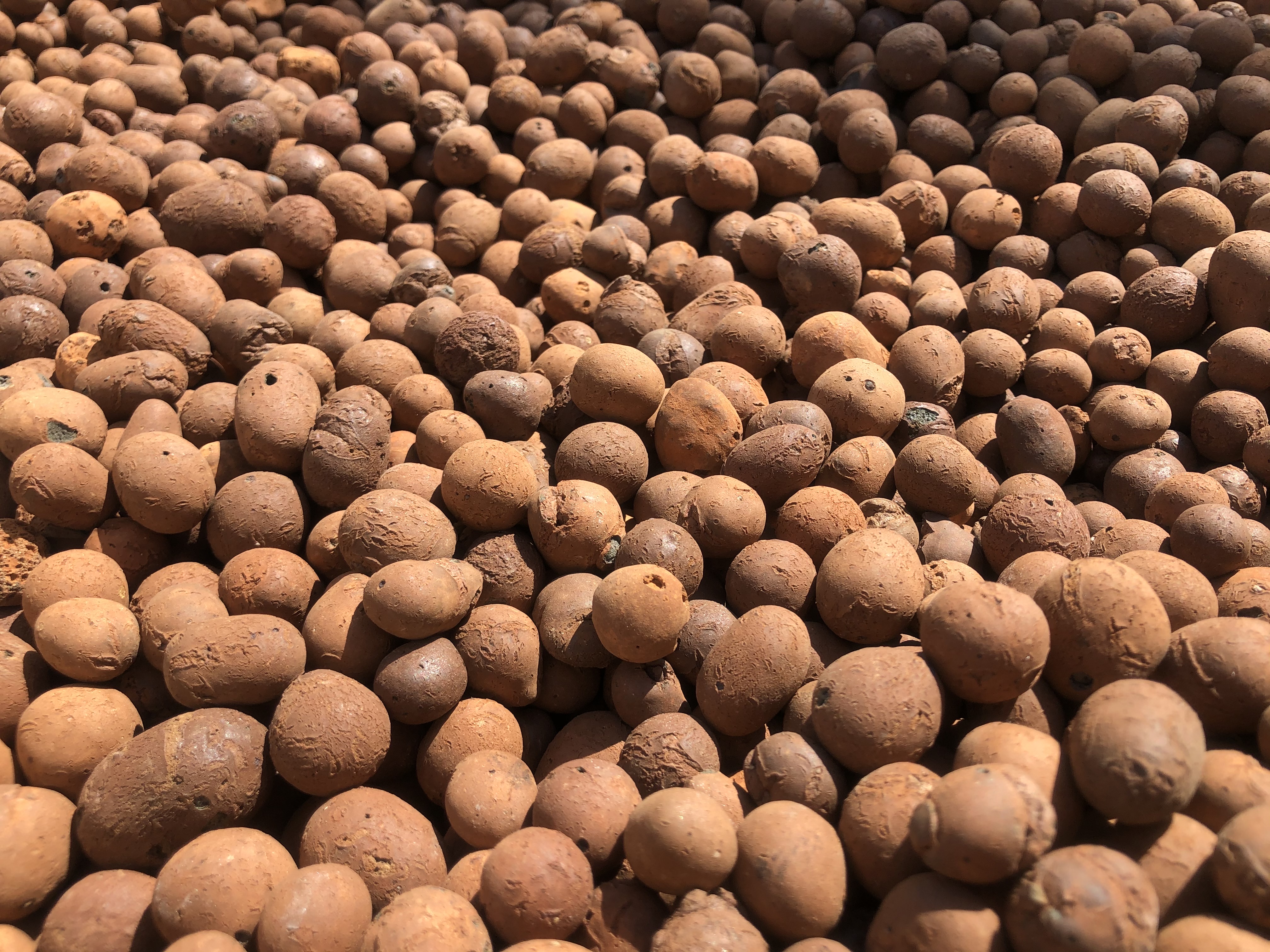

陶粒（Ceramite），是以黏土、頁岩、板岩、珍珠岩、煤矸石、粉煤灰等無機物
為主要原料，經加工製粒或粉磨成球，通過在先進的旋轉窯中以1100 - 1200°C
高溫快速焙燒膨脹而形成的一種外殼緻密堅硬呈褐色，堆積密度小於1200 Kg/m3
的矽酸鹽多孔陶質輕質粒料。
在其形成過程中，拌隨著許多大小與形狀不一的氣孔生成於其內部，使得
陶粒兼具孔隙率高、容重輕、隔熱、保溫、防火、吸音、化學穩定、耐腐蝕
、抗震、淨水等多種功能，在建築、土木、園藝、景觀、水環境等產業上，
應用廣泛。
名稱：
- 歐美國家稱為：Lightweight Aggregate（LWA）、Expanded Clay Aggregate、Claydite、Keramzit
- 台灣：輕質骨材、輕質粒料、發泡煉石、火煉石、陶石
- 中國大陸：輕集料、輕骨料、陶粒、Ceramsite
- 日本：人工輕量骨材
分類：根據中華人民共和國國家標準GB/T 17431.1－2010 《轻集料及其试验方法 第1部分：轻集料》，輕集料的分類與使用標準如下。
一、依據堆積密度的大小，輕集料的分類如表1：
表1 輕集料的密度等級
| 輕集料種類 | 密度等級 | 堆積密度範圍/(kg/m3) | |
| 輕粗集料 | 輕細集料 | ||
|
人造輕集料 天然輕集料 工業廢渣輕集料 |
200 | - | >100、≤200 |
| 300 | - | >200、≤300 | |
| 400 | - | >300、≤400 | |
| 500 | 500 | >500、≤600 | |
| 600 | 600 | >500、≤600 | |
| 700 | 700 | >600、≤700 | |
| 800 | 800 | >700、≤800 | |
| 900 | 900 | >800、≤900 | |
| 1,000 | 1,000 | >900、≤1,000 | |
| 1,100 | 1,100 | >1,000、≤1,100 | |
| 1,200 | 1,200 | >1,100、≤1,200 | |
二、依據筒壓強度的大小，輕集料的強度標準如表2：
表2 輕集料的強度等級
| 輕粗集料種類 | 密度等級 | 筒壓強度/MPa |
| 人造輕集料 | 200 | 0.2 |
| 300 | 0.5 | |
| 400 | 1.0 | |
| 500 | 1.5 | |
| 600 | 2.0 | |
| 700 | 3.0 | |
| 800 | 4.0 | |
| 900 | 5.0 |
三、高強輕粗集料的筒壓強度應不低於表3的規定：
表3 高強輕粗集料的強度等級
| 輕粗集料種類 | 密度等級 | 筒壓強度/MPa |
| 人造輕集料 | 600 | 4.0 |
| 700 | 5.0 | |
| 800 | 6.0 | |
| 900 | 7.0 |
四、不同密度等級輕質粗集料的吸水率應不大於表4的規定：
表4 輕質粗集料的吸水率
| 輕粗集料種類 | 密度等級 | 1h 吸水率(%) |
|
人造輕集料 工業廢渣輕集料 |
200 | 30 |
| 300 | 25 | |
| 400 | 20 | |
| 500 | 15 | |
| 600~1200 | 10 | |
| 粉煤灰陶粒 | 600~900 | 20 |
另外、依據陶粒堆積密度的大小，或使用功能性質的不同，陶粒的種類分為三種：
1.超輕陶粒： 堆積密度不大於500 kg/m3的保溫用或結構保溫用陶粒；
2.普通陶粒： 堆積密度介於500至700 kg/m3的半結構用陶粒；
3.高強陶粒： 堆積密度介於700至900 kg/m3的結構用陶粒。
